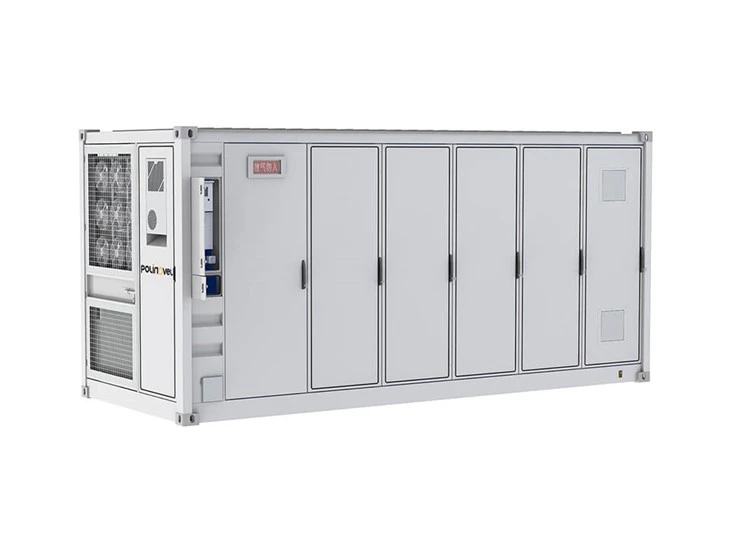

O contegnitô BESS refrescou à liquido in sciâ ræ de 3,85-5 MWh o l'é progettou pe de applicaçioin de inmazaghinamento d'energia collegæ à unna ræ in sce larga scâ. Pe di ciù grendi progetti de inmazaghinamento de battëie de 5MW, se peu configurâ insemme ciù contegnui BESS refrescæ à liquidi de 3,85MWh–5MWh pe sostegnî l'integraçion de l'energia da rinnovâ, o tampon de potensa à livello de communitæ, a barba de domanda de çimma e o serviçio de grixella. À segonda da duâ de descharge neçessäia, a capaçitæ do progetto a peu ëse scallâ da pöco assæ da-i 15MWh a-i 20MWh, tanto che se mantëgne un progetto containerizzou modulare de 20{19}}pê. O refrescamento à liquido completamente automatizzou o l'equilibra attivamente e tempiatue da batteria pe mantegnî unn'erta reisa e unna longa duâ de serviçio. O progetto do contenitô preassemblou o semplifica o strapòrto, l'installaçion e a manutençion. L'architettua independente de container AC/DC e a proteçion contra o feugo à ciù livelli megioan a seguessa do scistema, tanto che o sostëgno a-o ride-through à bassa e erta tenscion o megioa a stabilitæ da ræ inte unna larga gamma d'ertixe e condiçioin ambientæ.
3,85 MWh:
Progettou pe di margini de seguessa ciù erti e unna duâ de serviçio ciù longa, ideâ pe di progetti çentræ in sce l'affidabilitæ-.
4,2-4,3 MWh:
Unna grixella prinçipâ-conligâ configuraçion, capaçitæ d'equilibrio, potensa e costo complescivo do progetto.
5 MWh:
Ottimizzou pe unn'erta denscitæ d'energia e a mascima reisa de costo drento unn'impronta de contegnitô scingola.
Ottimizzou pe-i vòstri beseugni d'energia
Sostëgno a-a grixella d'erta capaçitæ-
Progettou pe unna capaçitæ de 3,85-5 MWh, o scistema o fornisce unna carrega e unna descharge stabile, con sostegnî a barba de çimma, o bilançiamento do carrego e a flescibuilitæ da grixella.
Seguessa do scistema megioâ
O progetto independente de contegnui AC e DC o l'impedisce a propagaçion di guasti, tanto che a proteçion contra o feugo à ciù livelli a permette unna respòsta spedia e un contegnimento effettivo di eventi termichi.
Prestaçioin amighe da Grixella-
Sostëgne e capaçitæ de passaggio à bassa e erta tenscion-, ch’a l’aggiutta à stabilizzâ a grixella e à mantegnî a conformitæ quande gh’é de fluttuaçioin de tenscion e de perturbaçioin da grixella.
Ampia adattabilitæ à l'ambiente
Un fonçionamento seguo inte de gren gamme de temperatua, erte quote e ambienti diffiçili o l’assegua unna prestaçion coerente inte diverse desccegaçioin in sce scâ de grixella-.
Controllo termico automatizzou do liquido
O refreddo à liquido completamente automatizzou o l’equilibra attivamente e temperatue de çellole, o megioa l’effiçensa energetica, o redue a degraddaçion e o sostëgne unna longa duâ de çiclo fin à 7000 çicli.
Distribuçion semplificâ e O&M
A struttua do contenitô intregâ da fabrica-a redue o travaggio in sciô pòsto, a l'accurtisce o tempo de messa in deuvia e a semplifica o fonçionamento e a manutençion à longo termine.
Speçificaçion
| Modello | CESS | ||
| 1900/3858 | 2100/4244 | 2500/5015 | |
| Contegnitô de battëie | |||
Applicaçion | In sciâ grixella- | ||
Tipo de çellola | LFP 3,2V/314Ah | ||
Modolo de batteria | 48,23 kWh | 104,50 kWh | |
Configuraçion do scistema | 384S10P | 416S12P | |
Tenscion nominâ | 1228.8V | 1331.2V | |
Energia do scistema | 3858,43 kWh | 4244,27 kWh | 5015,96 kWh |
Tasso de carrega/scarica | 0.5P | ||
Vitta do çiclo | 7000 | ||
Gestion termica | Liquido-refrescou | ||
Scistema de proteçion contra o feugo | Aerosol/perfluoroesanöna | ||
Peiso | 38T | 40T | 43.5T |
Dimenscioin (L*L*A) | 6058*2438*2896mm | ||
Unitæ de rinforso de l'inverter intregâ | |||
Potensa nominâ | 1900 kW | 2100 kW | 2500 kW |
Tenscion CA MV | ~ 35 kV | ||
| Tenscion CA LV | 690V | ||
Frequensa de fonçionamento | 50Hz/60Hz | ||
Fattô de potensa | 1Principâ~1Retardâ | ||
Tipo de trasformatô | Trasformatô immerso à secco/ölio- | ||
| Tipo d'avvolgimento do trasformatô | Dy11 | ||
Gestion termica | L'äia-refreida | ||
Dimenscioin (L*L*A) | 6058*2438*2896mm | ||
Parametri do scistema | |||
Reisa do scistema | 88% | ||
Temperatua de fonçionamento | -20~+55 graddo (>45 graddi Derating) | ||
Umiditæ de fonçionamento | 0~95% (No condensâ) | ||
Rumore de fonçionamento | Meno ò pægio à 75 dB(A) @3 m | ||
Proteçion contra l'intrâ | IP54 | ||
Max. Ertixe de fonçionamento | 4000m (>2000m de descadensa) | ||
Metodo de communicaçion | Eternet | ||
Norme de certificaçion | UN38.3, MSDS, IEC 62619, EN 62477, IEC 62933-5-2, G99, VDE-AR-N 4110/4120, 50549-2, NTS 631 V2.1 | ||
O contegnuo de inmazaghinamento d'energia refrescou à liquido de 20-pê de 5MWh o deuvia de çellole de battëia de 314Ah, che domandan ciù de 5000 çellole. E desfie termiche stæte pòste da l'erta denscitæ d'energia rendan o refrescamento à liquido unna çernia neçessäia:
Uniformitæ de temperatua:
O razzonze unna reduçion do 40% da differensa de temperatua drento da çellola da batteria e o contròlla a differensa de temperatua drento do PACK fin à 2 graddi.
Megioâ a duâ do scistema:
O consummo medio d’energia ausiliäia do scistema o l’é reduto do 20%, o tasso de degraddo da batteria o l’é reduto do 10%-15% e a duâ do scistema a peu arrivâ à ciù de 15 anni.
Consummo d'energia reduto:
L’uniformitæ de temperatua megioâ ottegnua co-o refreddo liquido a redue l’autoconsummo do scistema do 20%.
Unitæ de raffreddamento liquido (unitæ prinçipâ de raffreddamento)
Conduti de refreidamento à liquido (progettaçion de diametro variabile à ciù fase)
Scistema de relevaçion e respòsta de perdie
Algoritmo intelligente de contròllo da temperatua
Scistema de seguessa contra o feugo
O scistema de proteçion contra o feugo o deuvia ògni pacco de battëie comme unitæ de proteçion ciù picciña, con deuviâ a tennologia de l'agente d'estinçion de feugo atomizzou à doe fase à gas-liquido, combinou con di rilevatoî de feugo à aspiraçion, rilevatoî de gas combustibili, e rilevatoî de temperatua e feugo pe un monitoraggio completo.
Livello de çellole:
Controllo termico de fuga
Livello de pacchetto:
Deteçion preçisa e spray
Livello de gruppo:
Isolamento e proteçion
Livello do compartimento:
Extinçion do feugo pe immerscion inte l'ægua do compartimento intrego- + ventilaçion e alleviâ l'esploxon
Scâ da grixella-/Immagazzinamento d'energia da-a parte da generaçion d'energia
Aggiutta e struttue de generaçion d'energia à restörâ a stabilitæ da ræ, à ottimizzâ e curve de produçion de potensa e à redue a reduçion de l'energia eòlica e solare.
01
Immagazzinamento d'energia commerciale e industriale
I utenti industriali peuan sostituî a capaçitæ do trasformatô con di scistemi d’immagazzinamento d’energia, reduxendo o consummo de potensa de mascima e donca risparmiando in scî costi da capaçitæ.
E fabriche e i çentri commersæ peuan exeguî a barba de çimma e o cangiamento de carrega, con redue i costi de l'elettriçitæ e fonçionâ comme vivagne d'energia de backup.
02
Neuva Energia con Immagazzinamento d'Energia
Pe completâ e çentre de potensa eòlica e soâ e affrontâ i problemi d'intermittensa e variabilitæ.
03
Scistemi de microgrid/Feua -grid
Pe-e operaçioin de minee, e ræ de potensa isoæ, e staçioin de base de communicaçion, etc.
04
Alimentaçion d'emergensa
Pe de infrastruttue critiche comme di ospedali, di çentri de dæti, e de base militæ.
05
Perché çerne noi?
Erta integraçion:Scistemi assæ intregæ, compreiso a battëia, o BMS, o PCS, l'EMS, a gestion do calô e a proteçion contra o feugo.
Standardizzaçion:Basou in sce'n contegnuo standard de 20 pê, ch'o façilita o strapòrto, l'installaçion e l'espanscion.
Proteçion contra o feugo à ciù livelli + contròllo da temperatua de refreidamento do liquido + architettua BMS à trei livelli.
Costo-reisa:Costo reduto pe kilowatt-oa pe caxon de çellole de batteria d'erta-capaçitæ.
Adatto pe diversci scenäi, compreiso e applicaçioin in sce scâ de grixella, commerciale e industriale e feua da grixella.
Inti scistemi de inmazaghinamento d'energia d'erta capaçitæ-, a stabilitæ operativa a l'é de spesso ciù scignificativa in prattica che i scingoli indicatoî de prestaçioin. O scistema de inmazaghinamento d'energia contegnuo BESS refrescou à grixella de 3,85 MWh-5 MWh, pe mezo de unna conscideraçion approfondia do contròllo da differensa de temperatua de çellole, o progetto de redundansa à livello de scistema, e i meccanismi de seguessa attrovæ à ciù livelli, o mantëgne a degraddaçion de reisego e a prestaçion operativa da batteria. pe un fonçionamento preveddibile do scistema de inmazaghinamento d'energia pe tutto o seu çiclo de vitta.
